CNC 나사 가공 마스터 가이드: 떨림, 치핑 없이 정밀도를 높이는 3가지 핵심 팁





나사산 품질 불량 때문에 고민이신가요? CNC 선반 나사 가공의 핵심 비법 공개!
나사 가공은 단순해 보이지만, 치핑(Chipping), 떨림, 피치 오차 등 예상치 못한 문제들이 발생하기 쉽습니다. 공구 선택부터 올바른 경로 설정까지, 정밀한 나사산을 완성하기 위한 실무적인 팁과 노하우를 자세히 알려드릴게요.

CNC 공작기계를 운영하는 현장 엔지니어라면 누구나 공감할 거예요. 나사(Thread) 가공은 단순 반복 작업처럼 보이지만, 완벽한 나사산을 만드는 것은 의외로 까다롭습니다. 특히 스테인리스 같은 난삭재를 가공할 때는 인서트 날 끝이 깨지거나(치핑), 공작물에 심각한 떨림(채터링)이 발생하는 경우가 잦죠. 😫

오늘은 이런 나사 가공의 난이도를 확 낮춰줄 수 있는 공구 선택, 가공 경로(사이클) 설정, 그리고 절입량 관리에 대한 구체적인 팁들을 정리해봤습니다. 국내 현장 전문가들의 노하우와 글로벌 툴링 선두 기업의 기본 이론을 통합한 이 가이드를 통해, 여러분의 나사 가공 품질이 한 단계 업그레이드되기를 바랍니다! 😊



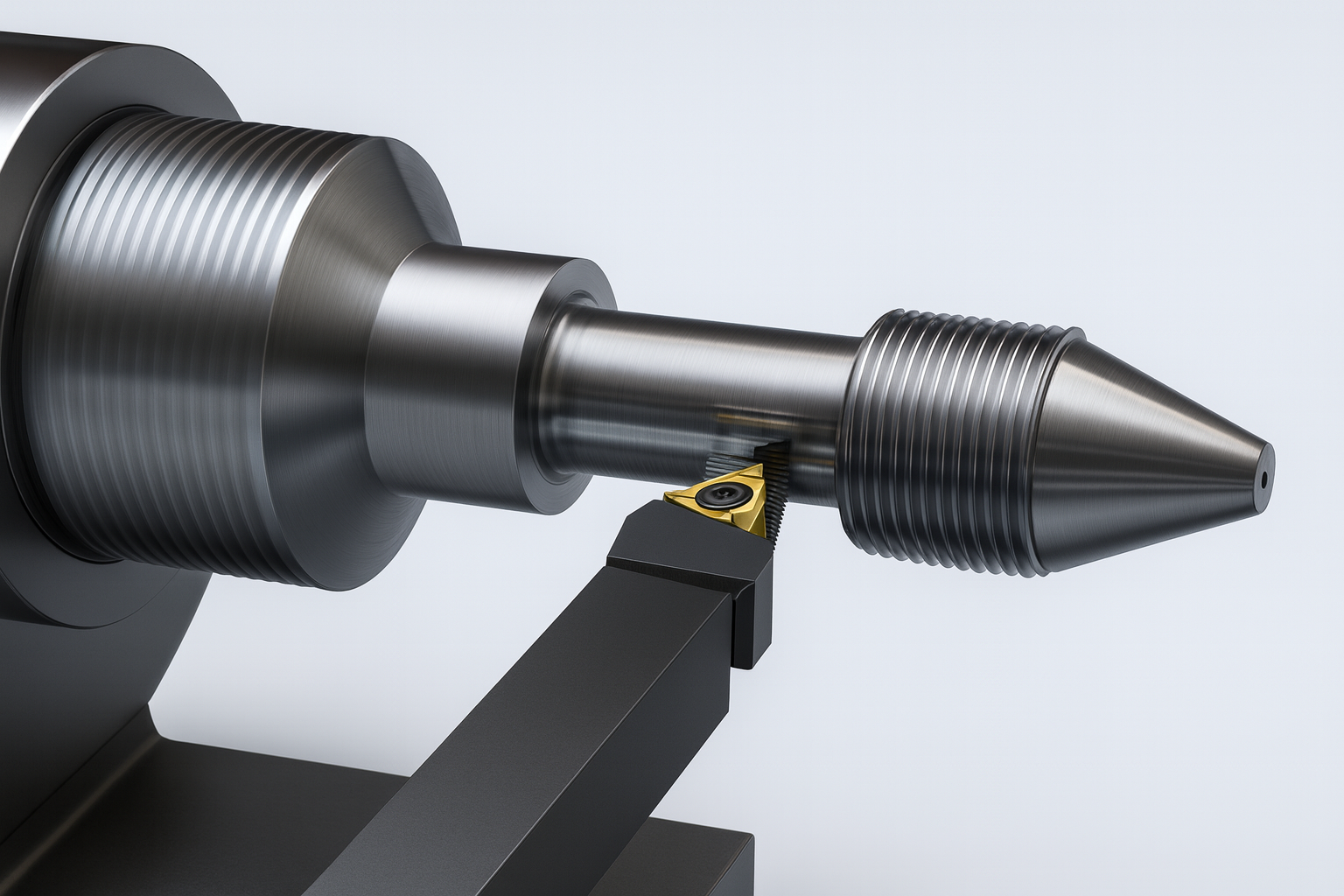

핵심 1: 나사 인서트 선택 - 재종과 형상의 이해 🔎

나사 가공의 성패는 80% 이상 인서트(Insert)의 형상과 재종에 달려있다고 해도 과언이 아닙니다. 인서트의 코팅, 팁 반경, 그리고 레이크 각을 공작물 재질에 맞춰 선택하는 것이 나사산 품질을 보장하는 첫걸음입니다.

📝 인서트 선택 체크리스트

• 재종(Grade): 내마모성과 인성(Toughness)이 높은 특수 나사 재종을 선택하세요. 특히 스테인리스나 합금강은 TiAlN 코팅이 효과적입니다.
• 전면 레이크 각: 난삭재는 양의 레이크 각이 적용된 인서트를 사용하여 절삭 저항을 줄이고, 떨림을 방지해야 합니다.
• 정확한 프로파일: 가공하려는 나사(예: M, UNC, NPT)에 맞는 정확한 프로파일 각도(60° 또는 55°)와 팁 반경을 가진 공구를 사용해야 완벽한 나사산 마무리가 가능합니다.



핵심 2: 떨림을 잡는 3가지 절입 경로 전략 📉

나사 가공에서 채터링(떨림)과 공구 부하를 줄이는 가장 확실한 방법은 절입 각도와 경로를 조정하는 것입니다. 특히 칩을 나사산 바깥쪽으로 유도하는 측면 절입(Flank Infeed) 방식이 가장 효과적입니다.

[나사산 절입 각도와 칩 배출을 시각화한 이미지 자리입니다. 측면 절입(Flank Infeed)은 칩 제어에 유리합니다.]

주요 절입 방식 (G76 사이클 활용)

방식	설명	적용 추천
1. 측면 절입 (Flank Infeed)	공구 진행 방향과 30도 각도로 절입 (한쪽 날로만 가공)	**칩 배출 중요** 재질, 떨림 심한 경우
2. 복합 절입 (Modified Flank)	측면 절입을 기반으로 마지막 패스만 방사형 절입을 혼합.	**인서트 수명**과 **품질** 모두 중요할 때
3. 방사형 절입 (Radial Infeed)	90° 수직 절입. 두 날이 동시에 부하. 공구 마모 빠르고 칩 제어 어려움.	매우 연성 재질(황동 등)에서만 사용

💡 알아두세요!
나사 가공에서 인서트의 경사각(Helix Angle)은 공구 홀더 선택의 핵심입니다. 나사산 각도와 공구 경사각이 일치하도록 정확한 홀더(Shank)를 선택해야 하며, 이 미세한 각도 차이가 떨림과 절삭 품질에 큰 영향을 줍니다.



핵심 3: 절입량 관리와 마무리 패스 팁 📉

나사 가공은 절입 횟수가 진행될수록 공구와 나사산의 접촉 면적이 늘어나 절삭 부하가 증가합니다. 이를 제어하기 위해 CNC 프로그램은 점진적 절입을 사용해야 합니다.

📝 점진적 절입 전략 (G76 활용)

초기 절입량: 나사산 전체 깊이의 15%~20% (절삭 저항이 낮고 인서트 전체에 부하 분산)

후기 절입량: 나사산 전체 깊이의 1%~5% (부하 집중을 막고, 마지막 나사산을 정밀하게 마무리)

CNC 컨트롤러의 G76 사이클은 최소 절입 깊이(Minimum Depth of Cut) 설정을 통해 이 점진적 절입을 자동 실행합니다.

특히 중요한 것은 **마무리 절삭(Finishing Pass)**입니다. 마지막 절삭 깊이(G76의 최소 절입 깊이 Q)를 0.01~0.03mm 수준으로 얕게 설정하여, 가공 중 발생한 미세한 변형이나 표면 거칠기를 최종적으로 다듬어야 합니다.



핵심 4: 속도 및 절삭유로 품질 마감하기 💧

나사 가공은 일반 선삭보다 낮은 절삭 속도를 권장하지만, 너무 느리면 나사산 표면이 뜯기거나 가공 경화가 발생할 수 있습니다. 재질에 맞는 Vc(절삭 속도)를 찾는 것이 중요합니다.

또한, 나사 가공은 공구가 좁은 면적에 깊게 절입하므로 열 발생이 심합니다.

📌 절삭유 사용 원칙
고압의 절삭유는 나사산 내부의 칩을 강제로 제거하여 칩 재절삭을 막습니다. 동시에 가공 중 발생하는 국부적인 열팽창을 최소화해야 최종 나사산의 치수 오차(특히 피치 오차)를 줄일 수 있습니다.

주요 재질별 권장 절삭 속도 (Vc)

가공 재질	절삭 속도(Vc, m/min)	주요 문제점
일반 강 (S45C)	120 ~ 200	칩 엉킴 및 공구 마모
스테인리스 강 (SUS)	60 ~ 120	**가공 경화** 및 공구 수명 단축
티타늄 합금	20 ~ 50	매우 낮은 열전도율 (열 집중)



마무리: 핵심 내용 요약 📝

CNC 선반 나사 가공은 공구의 각도(경사각), 절입 경로(측면), 절입량(점진적) 세 가지 요소를 완벽하게 제어해야만 최종 품질을 보장할 수 있어요. 오늘 알려드린 팁들을 현장에 적용해보시면, 나사산의 표면 조도와 치수 정밀도가 확연히 개선되는 것을 느끼실 수 있을 거예요.

정밀한 나사 가공은 숙련된 기술과 올바른 이론의 결합으로 완성됩니다. 혹시 특정 재질의 가공에 대한 심화 질문이나 G76 프로그래밍에 대한 문의가 있다면 언제든지 댓글로 남겨주세요! 😊



💡

나사 가공 성공 3단계 핵심 요약

✨ 공구 선정: 난삭재는 양의 레이크 각 인서트로 절삭 저항과 치핑 방지

📊 가공 경로: 측면 절입(Flank Infeed)을 활용하여 칩 배출을 개선하고 떨림 최소화

🧮 절입 전략:

점진적 절입 = 초기 깊게 (15% ~ 20%) + 후기 얕게 (1% ~ 5%)

👩‍💻 현장 팁: 고압 절삭유를 사용하여 나사산의 국부적인 열 변형을 막고 치수 정밀도 확보

나사 가공 불량은 공구, 경로, 절입량 3가지 요소의 균형을 맞추는 것이 핵심입니다.

자주 묻는 질문 ❓

Q: 나사 가공 중 떨림(채터링)이 심할 때 가장 먼저 확인해야 할 것은 무엇인가요?

A: 공구 돌출 길이를 가장 먼저 확인해야 합니다. 나사 공구가 너무 길게 돌출되면 강성이 약해져 떨림이 심해집니다. 가능한 한 돌출 길이를 짧게 설정하고, 필요하다면 공구 섕크(shank) 댐핑 기능을 가진 홀더를 사용하세요.

Q: G76 나사 사이클에서 '마무리 절삭(Finishing Pass)'의 중요성은 무엇인가요?

A: 마무리 절삭은 나사산의 최종 치수 정밀도와 표면 조도를 결정합니다. 마지막 절입량은 극히 얕게 설정하여(예: 0.01~0.03mm) 공구의 하중을 최소화하고, 나사산 측면을 매끄럽게 다듬는 것이 목적입니다.

Q: 외경 나사 가공 시 '리드(Lead)' 값은 어떻게 설정해야 하나요?

A: 나사 가공 시 리드 값은 나사의 피치(Pitch)와 정확히 일치해야 합니다. G76 사이클의 F(Feed) 값에 피치 값을 입력하며, 이는 Z축 이송 속도를 주축 회전과 완벽하게 동기화합니다. 리드 값이 부정확하면 이중 나사산(Double Thread)이 발생할 수 있습니다.
