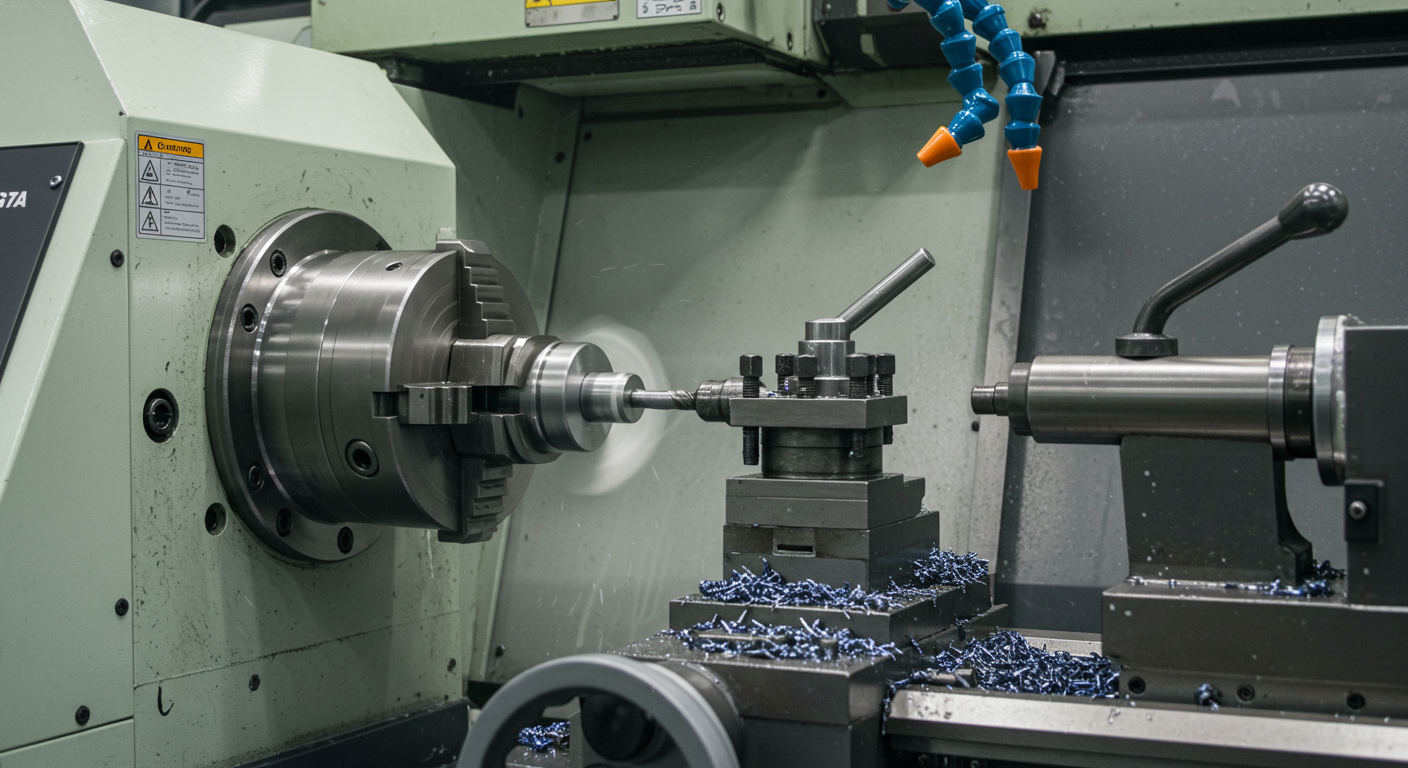

초보 가공자를 위한 필독 가이드: 선삭 공구 세팅법







최고급 공구를 사용하는데 왜 가공 품질이 만족스럽지 않을까요? 정답은 '세팅'에 있을 수 있습니다. 정밀 가공의 성패를 좌우하는 가장 기본적이면서도 중요한 단계, 올바른 공구 세팅의 모든 것을 알려드립니다.

최신 CNC 선반, 최고급 절삭공구, 완벽한 CAM 프로그램까지. 성공적인 가공을 위한 모든 준비를 마쳤다고 생각했지만, 막상 결과물을 보면 표면 조도는 거칠고 치수는 미세하게 틀어져 속상했던 경험이 있으신가요? 많은 경우 그 원인은 바로 '공구 세팅'이라는 가장 기본적인 단계에 있습니다. 오늘은 좋은 공구를 선택하는 것만큼이나 중요한, 올바른 공구 세팅 방법에 대해 알아보겠습니다. 😊



🎯 모든 것의 기준, 센터 하이트(Center Height) 맞추기

선삭 가공에서 **센터 하이트**란, **'공구 인선(날 끝)의 높이를 회전하는 공작물의 중심선과 정확히 일치시키는 것'**을 말합니다. 이것이 틀어지면 모든 것이 틀어집니다. 왜냐하면 공구의 성능을 100% 발휘하기 위해 설계된 '각도'들이 모두 무너지기 때문입니다.

세팅 상태	문제점	결과
너무 높을 때	여유각(Clearance Angle)이 감소하여 날이 아닌 공구 몸체가 먼저 닿게 됨.	마찰 증가, 표면 불량, 진동 발생, 공구 수명 단축
너무 낮을 때	경사각(Rake Angle)이 감소하여 절삭 저항이 커지고, 날 끝이 재료를 파고들게 됨.	칩 배출 불량, 공구 파손 위험 증가, 바닥면에 미삭부(pips) 발생
정확할 때	설계된 각도대로 정확한 절삭이 이루어짐.	최적의 가공 품질, 안정적인 공구 수명, 원활한 칩 배출

💡 내경 가공 시 특히 더 중요합니다!
특히 보링 바를 사용하는 내경 가공에서는 센터 하이트가 조금만 낮아도 여유각이 급격히 줄어들어 공구와 가공물 사이의 마찰이 심해지고 진동의 직접적인 원인이 됩니다.



🔧 어떻게 정확하게 세팅할까?

정확한 센터 하이트 세팅을 위해서는 적절한 도구를 사용해야 합니다. 기계의 종류나 현장 상황에 따라 다양한 방법이 사용됩니다.

• 게이지 및 자 블록: 가장 전통적이고 기본적인 방법으로, 기준 게이지나 블록을 이용하여 높이를 맞춥니다.
• 다이얼 인디케이터: 더욱 정밀한 세팅이 필요할 때 사용하며, 미세한 높이 차이까지 측정할 수 있습니다.
• 광학 장치 및 프리세터(Presetter): 최신 장비에 주로 사용되며, 카메라나 레이저를 이용해 기계 밖에서 미리 공구의 길이와 높이를 정확하게 측정하고 데이터를 전송합니다.



🔩 흔들림 없는 기본, 올바른 공구 클램핑

공구 홀더에 공구를 고정(클램핑)하는 것 역시 매우 중요합니다. 아무리 센터 하이트를 잘 맞춰도, 공구가 단단히 고정되지 않으면 가공 중에 미세하게 움직이거나 떨리면서 모든 것을 망칠 수 있습니다.

• 규격에 맞는 홀더 사용: 공구 생크(자루) 직경과 정확히 일치하는 슬리브나 홀더를 사용해야 합니다.
• 적정 토크로 체결: 너무 약하게 조이면 공구가 밀리고, 너무 강하게 조이면 홀더나 공구가 변형될 수 있습니다. 가능한 토크 렌치를 사용하여 제조사가 권장하는 값으로 체결하는 것이 가장 좋습니다.
• 오버행 최소화: 특히 보링 바의 경우, 가능한 가장 짧게 돌출되도록 설치하는 것이 진동을 줄이는 가장 효과적인 방법입니다.



정밀 가공은 아주 작은 차이에서 결과가 달라지는 세계입니다. 항상 가공을 시작하기 전, '공구 세팅이 정확한가?'를 다시 한번 확인하는 습관을 들인다면, 불필요한 오류를 줄이고 최상의 가공 품질을 얻을 수 있을 것입니다. 😊
